Георадар StructureScan Mini XT
Георадар StructureScan Mini XT представляет собой новое поколение крайне популярных универсальных систем радиолокационного подповерхностного зондирования от компании «GSSI». Георадар StructureScan Mini XT снабжен антенной 2,7 ГГц для непревзойденного разрешения изображения исследуемого предмета и может достигать глубины вплоть до 50 см (20 дюймов). Это система разработана в целях обеспечения пользователям возможности выбрать дополнительные оборудование и оснастить георадар для конкретных режимов использования. Благодаря множеству режимов работы георадара StructureScan Mini XT идеально подходит для обнаружения арматуры, трубопроводов, тросов для последующего напряжения, пустот, а также для исследования бетонной плиты в реальном времени.
МАКС. ГЛУБИНА 50 см (20 дюймов) | ЧАСТОТА АНТЕННЫ 2700 МГц |
МАССА 1,8 кг (4 фунтов) | ЕМКОСТЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА 14,5 Гб |
ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RADAN 7 для георадара StructureScan Mini | ОБОРУДОВАНИЕ Антенна Palm XT, антенна LineTrac XT, дополнительная ручка |
| Свяжитесь с представителем отдела продаж |
Георадар StructureScan Mini XT, как правило, применяется для следующих целей:
- Обнаружение арматуры, конструкций с последующим напряжением, трубопроводов и неметаллических конструкций.
- Измерение толщины плиты и обнаружение пустот.
- Сканирование и получение изображения бетонных конструкций.
- Оценка состояния.
- Обследования конструкции.
- Универсальный контроллер, комбинированный узел из антенны 2700 МГц и измерительного колеса.
- Литий-ионный аккумулятор (2 шт.)
- Зарядное устройство для двух аккумуляторов
- Надежный транспортный кейс
- Краткое руководство по началу работы.
- Комплект решеток для получения трехмерных данных.
- Гарантия на 2 года
Функциональные возможности наивысшего уровня по цене базовой комплектации
Антенна высокой частоты и высокого разрешения для исследования бетонных конструкций
Георадар StructureScan Mini XT оснащен новой антенной 2,7 МГц, которая обеспечивает идеальное разрешение вблизи поверхности, одновременно поддерживая возможность распознавания предметов на большей глубине.
Усовершенствованное визуальное представление данных
Получите наилучшее в своей категории визуальное представление данных за счет передового пользовательского интерфейса с сенсорным дисплеем HD разрешения диагональю 6,5 дюймов.
Доступны режимы работы: режим QuickScan для сбора 2D данных, режим ScanMax для доступа к расширенным настройкам, а также режим Scan3D для применения в качестве сканера для построения 3D.
Оборудование для расширенных возможностей
В конструкцию встроено три порта доступа, благодаря которым можно использовать несколько дополнительных принадлежностей, включая антенну Palm XT, антенну LineTrac XT и удлинительную ручку.
Примеры получаемых данных
Выбор и исследование в реальном времени
Представленные данные отображают несколько металлических предметов на разных глубинах, полученные в стандартном режиме посредством режима ScanEz. Быстрый выбор и исследование с интуитивно понятным визуальным представлением данных.

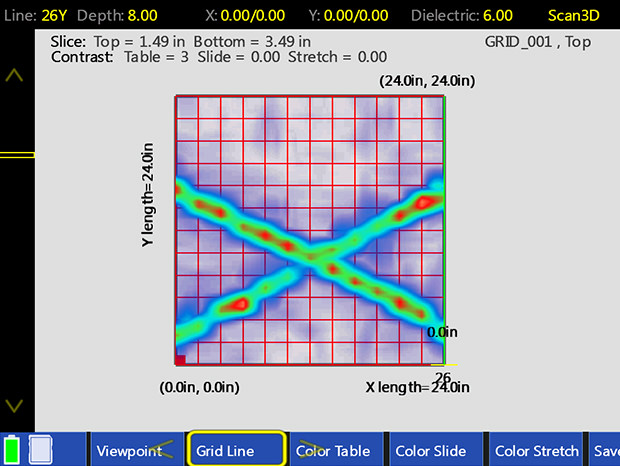

Трехмерные данные
Георадар StructureScan Mini XT поставляется с предустановленным программным обеспечением, готовым к сканированию для построения трехмерных изображений конструкций. Представленные данные представляют два металлических предмета на разных глубинах, причем один предмет пересекает другой под углом 45 градусов.
Расширенные функциональные возможности: Режим фокусирования
Этот пример данных представляет режим фокусирования: инструмент для получения изображений GPR в реальном времени, который обеспечивает удобство чтения данных. На этом изображении данных показана арматура бетона на различных глубинах в режиме фокусирования.
Технические характеристики
| ДИСПЛЕЙ | Светодиодный сенсорный 6,5 дюйма. |
| СТЕПЕНЬ ЗАЩИТЫ КОРПУСА | IP65 |
| РЕЖИМЫ ОТОБРАЖЕНИЯ | Линейное сканирование, фокусирование и трехмерный. |
| ИМЕЮЩИЕСЯ РАЗЪЕМЫ | USB |
| ЯЗЫКИ | Английский, французский, японский и китайский. |
| ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР | От -4°F до 104°F (от -20°C до 40°C) |
Справочные документы
Брошюра к георадару StructureScan Mini XT
Краткое руководство по началу работы с георадаром StructureScan Mini XT
Руководство по эксплуатации георадара StructureScan Mini XT
RADAN 7 для руководства по эксплуатации георадара StructureScan Mini
Справочное руководство по работе с бетоном.
Решетчатые листы для сбора данных от компании «GSSI».
Оборудование
Palm XT представляет собой компактную антенну GPR, обеспечивающую пользователю непревзойденные возможности доступа в труднодоступные зоны и обеспечивает возможность удобного поверхностного сканирования.
ДИАПАЗОН ГЛУБИНЫ ИССЛЕДОВАНИЯ: 0-50 см (0-20 дюймов).
LineTrac XT добавляет возможность обнаруживать питание переменного тока и наведенные радиочастоты (RF), присутствующие в трубопроводах. Это оборудование обнаруживает сигналы переменного тока низкой амплитуды, имеющиеся в сложных для обнаружения трубопроводах.
Ремни для георадара StructureScan Mini XT предназначены для режимов использования, где пользователю в ходе исследования необходимо использовать обе руки.
Удлинительная ручка георадара StructureScan Mini XT оснащена шестью кнопками удаленного управления, чтобы упростить сканирование стен и полов.
